Perceuse à eau rotative Sunmoy

Le principe du forage rotatif est basé sur un arbre rotatif ou une tige de forage qui est creux et traversé par un fluide de boue ou d'une autre substance dans le but de flotter ou de faire circuler les déblais vers la surface. Le fluide a plusieurs objectifs. . Premièrement — pour l'enlèvement des boutures; deuxièmement — pour le refroidissement de la tige de forage tournant dans le trou de forage ; troisièmement — scellement des murs de formation pour éviter l’effondrement et la perte d’eau.

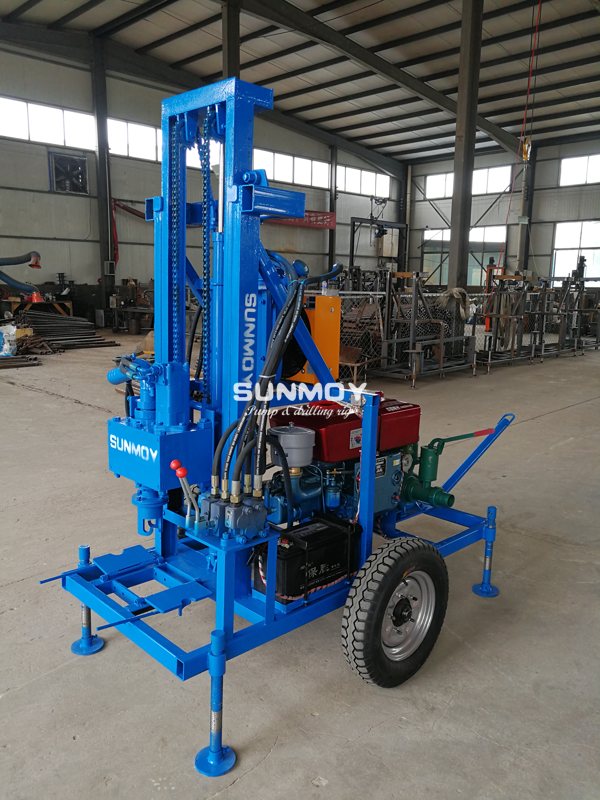

Cette méthode de forage nécessite l'utilisation d'une machine de forage comme illustré (Fig. 1) qui consiste en un mât avec des roues à réa montées au sommet dans le but de faire fonctionner un mécanisme de levage. Suspendu au mât ou au derrick par un bloc, se trouve un entraînement carré ou à clé appelé

un Kelly. Au sommet du Kelly se trouve un émerillon auquel est connecté un tuyau en caoutchouc ou en acier avec des joints flexibles selon la pression. Ce Kelly est entraîné par un ensemble d'entraînement rotatif doté d'inserts ou de blocs pour s'adapter au Kelly. Le Kelly est plus grand que les tiges de forage afin de forer quelques pieds plus bas pour permettre d'ajouter une section de tige de forage à mesure que le trou progresse plus profondément. Au bas de ce Kelly sont fixées des tiges de forage creuses et, à l'aide d'accessoires, des sous-marins, le trépan rotatif. Au fur et à mesure que les toilettes forent plus profondément, des tiges supplémentaires sont ajoutées à la corde juste en dessous du kelly. Le foret comporte des trous au fond par lesquels le liquide peut s'écouler. En remontant sur la machine, nous trouvons les travaux de traction qui actionnent le mécanisme de levage. La pompe est également montée soit sur la machine, soit à côté, qui force le fluide de forage à travers les conduites jusqu'au pivot vers le bas du kelly et vers le bas du trépan.
