1. Processus de construction d’un puits d’eau

Mesure et positionnement - nivellement du chantier - installation et mise au point des équipements - formation d'un trou de diamètre - d'un trou traversant - changement de coulis et changement de canalisation

Boue, jet de gravier, cimentation du puits, nettoyage du puits, test de pompage de l'eau, remise et acceptation, et sortie.

2. Méthodes de construction

1. Préparation à la construction d'un puits d'eau

1.2 Mesure et positionnement

L'équipe de mesure est composée de gestionnaires qui gèrent l'ensemble du processus de construction et tracent les lignes de manière uniforme. Planifiez l'emplacement des trous selon le plan d'étage de la construction et utilisez un niveau pour mesurer avec précision. Déterminez les coordonnées horizontales et l’élévation de l’emplacement du trou. Des piquets en bois doivent être enfoncés à l'emplacement du puits pour les marquer. Après vérification, il sera soumis au superviseur de construction enregistré pour l'ensemble du personnel de gestion du processus pour acceptation.

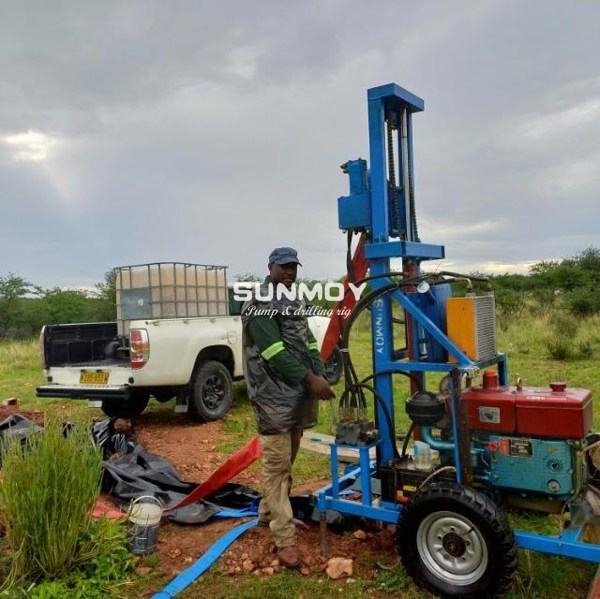

1.3 Sélection, entrée et installation de l'équipement

(1) En fonction de la structure du puits tubulaire et des conditions de la strate, sélectionnez une plate-forme de forage et utilisez la méthode de circulation positive pour la construction.

(2) L'installation de l'équipement doit être de niveau, droite, stable et en place. Les appareils électriques doivent être placés dans un endroit étanche à la pluie et à l'humidité. Les lignes électriques, les lignes d'éclairage, les appareils d'éclairage, les appareils électriques et l'installation doivent être conformes aux règles de sécurité en matière de production et être bien mis à la terre.

(3) Les pieds de l'appareil de forage doivent être compactés et nivelés. Toutes les autres fondations doivent être plates et solides, les pièces de support doivent être uniformément sollicitées et éviter d'être détrempées par la pluie et la boue.

(4) Lors de l'installation de l'appareil de forage, maintenez les trois points, une ligne et le niveau du plateau tournant. L'instrument de poids sur embout doit être résistant aux chocs et à l'eau. Des joints de pipeline de boue, des tuyaux résistants à la pression et à haute pression sont fixés dans des positions appropriées sur la tour des affaires étrangères. Si une fuite d'eau ou des dommages sont constatés, réparez-les ou remplacez-les en temps opportun.

(5) L'aménagement du chantier de construction doit être compact, soigné et raisonnable, les tuyaux, les outils et les installations auxiliaires doivent être soigneusement placés et tous les matériaux ne doivent pas être empilés au hasard.

(6) Une fois l'équipement installé, le forage ne peut commencer qu'après acceptation par le propriétaire et les services concernés de l'entreprise.

1.4.Préparation du matériel

Sous la direction du propriétaire et du personnel de gestion enregistré de la supervision de la construction complète, le fournisseur de matériaux doit être déterminé et soumis au propriétaire et au personnel de gestion enregistré de la supervision de la construction pour l'ensemble du processus pour approbation. Une fois les matières premières arrivées sur le site, elles seront inspectées et acceptées en temps opportun. Seuls les matériaux ayant réussi l'inspection pourront être utilisés.

2. Processus de formage de puits

2.1.Méthodes et exigences de forage

(1) Méthode de perçage : utilisez un foret e-triple-wing pour percer le trou à la profondeur de trou conçue en une seule fois.

(2) Paramètres de forage : Le poids sur le trépan correspond au poids de l'outil de forage, à la vitesse de rotation et au volume de la pompe.

(3) Le diamètre du trou répond aux exigences de conception, il n'y a pas de surdiamètre ou de réduction excessive dans le corps du trou, et l'outil de forage de même diamètre doit pouvoir passer à travers le trou sans entrave. L'erreur de profondeur du trou est inférieure à %°.

(4) Précautions pour le perçage

1. Saisissez raisonnablement les paramètres de forage en fonction des conditions de formation, et la pressurisation aveugle est interdite. Le poids sur le trépan ne doit pas dépasser le poids de l'outil de forage et ne doit pas dépasser la valeur de pression critique pour le premier pliage.

2. Opérez avec précaution et alimentez la perceuse uniformément. L'opérateur doit faire attention au poids sur l'instrument à trépan pour éviter une augmentation et une diminution soudaines du poids sur le trépan et une pressurisation artificielle intermittente.

3. Pendant le processus de forage, l'opérateur doit faire attention aux conditions suivantes : manomètre de foret et manomètre de pompe. La vitesse des images est-elle normale ? Qu'il s'agisse d'un exercice de saut, d'une voiture merdique ou d'une pompe merdique. Déplacement de la boue et retour des déblais. Modifications des performances de la boue et fuite de consommation. Le plateau tournant fonctionne-t-il normalement ? Si des conditions anormales sont découvertes, l'outil de forage doit être immédiatement levé et les mesures correspondantes doivent être prises en temps opportun.

4. Il est interdit de mettre le plateau tournant sous pression pour éviter d'endommager le foret et de tordre l'outil de forage.

5. En aucun cas l'outil de forage ne doit rester debout dans le trou. Lorsque le forage est arrêté pour quelque raison que ce soit, essayez de maintenir la circulation du fluide et désignez une personne dédiée pour déplacer l'outil de forage de haut en bas. L'outil de forage doit être supérieur à un mètre et le poids suspendu d'origine ne doit pas dépasser 1 mètre. Changement, l'outil de forage rotatif dépasse le cercle.

6. Contrôlez la vitesse de forage de haut en bas et évitez le poinçonnage à long terme dans la section du trou de la couche de sable.

7. Lorsque vous rencontrez une obstruction lors du forage de haut en bas, ne tirez pas avec force sur la jetée dure. La pompe doit être allumée pour percer des trous afin d'éliminer le phénomène de blocage.

8. Insistez pour remplir à nouveau le forage et gardez le forage rempli de boue en toutes circonstances.

9. Pendant le processus de forage, les performances de la boue doivent toujours répondre aux exigences de conception, une pression de pompe suffisante doit être maintenue et le fond du trou doit être maintenu propre.

10 fois pour chaque racine à marquer et à poinçonner pendant 10 minutes.

Faites un bon travail d'inspection avant et après le perçage du foret. Avant d'entrer dans le foret, vérifiez soigneusement les filetages, les cônes, les dents, les paumes de roue, les roulements, les trous d'eau et les trous de transmission de pression. Si des problèmes sont détectés, ne le faites pas. entrez dans le puits.

Vérifiez soigneusement les outils de perçage pour déceler toute courbure, déviation, mauvais filetage, voies d'eau bloquées, rayures ou corps étrangers dans les soudures.

Les tiges de forage ne sont pas autorisées à pénétrer dans le puits. Lors du perçage, les filetages doivent être nettoyés et de l'huile pour filetage doit être appliquée.

Le site doit être préparé pour la récupération.

Mettre en œuvre strictement le système de transfert de quart de travail, l'assemblage de l'outil de forage, les images restantes sur la machine, les paramètres de forage, le temps d'opération de forage

L'heure, les conditions à l'intérieur du trou, le fonctionnement de l'équipement, la vitesse du tournage et toutes les conditions spécifiées doivent être clairement communiqués.

En entrant dans la section de prise d'eau, la récupération des échantillons de roche et l'identification des couches de forage doivent être effectuées, et des enregistrements de forage et de simples enregistrements d'observations hydrologiques doivent être conservés. Et informez rapidement le personnel de direction de l'ensemble du processus de surveillance enregistrée de la construction.

Respecter les procédures d'exploitation de sécurité du forage et ne pas opérer en violation des réglementations.

(5) Technologie de boue

1. Conception d'indicateurs de performance de la boue

2. Préparation de la boue : préparez la boue avant le forage. Mélangez la poudre d'argile et l'eau propre, ajoutez du carbonate de sodium (la quantité de carbonate de sodium est d'environ % du poids de la poudre d'argile) et remuez pour former une suspension de base, puis ajoutez une quantité appropriée pour contrôler la perte d'eau afin que la boue soit performante. répond aux exigences de conception. Pendant le forage, selon la situation, la formation peut également être utilisée pour fabriquer du lisier naturel, et de l'eau et des agents de traitement peuvent être ajoutés pour ajustement.

3. Entretien et gestion quotidiens de la boue

4. Mesurez les performances dans la boue à chaque quart de travail et tenez des registres.

5. Lorsqu'il s'avère que les performances de la boue se sont détériorées, des ajustements doivent être effectués à temps pour éviter des fluctuations soudaines des performances de la boue.

6. L'entretien et le traitement quotidiens doivent être effectués dans le réservoir de circulation pendant le processus de forage. De l'eau propre et une solution d'agent de traitement doivent être ajoutées lentement, et les propriétés de la boue doivent être ajustées pendant la circulation pour garantir que la boue soit à la surface et dans le réservoir. Les trous sont ajustés simultanément.

7. Entretien et traitement diligents, élimination fréquente des scories, traitement régulier des bassins de décantation et entretien de la purification des boues.

8. La machine doit établir et améliorer l'organisation et les règles de gestion de la boue, et le personnel désigné doit être responsable de l'utilisation, du stockage et de l'entretien des agents de traitement de la boue, des instruments de test et des équipements associés.

2.2 Forage et brossage des trous

(1) Une fois l'emplacement du puits et l'installation de l'équipement terminés et que les autres équipements sont prêts à fonctionner, commencez à forer et percez les trous un par un jusqu'au fond du trou. Les trous ne doivent pas être obstrués.

(2) Une fois le forage terminé, abaissez le trou pour brosser le trou. La longueur de la brosse à trou doit être supérieure à 1 mètre et la longueur du câble métallique doit être supérieure au diamètre du trou. Brossez la section du trou depuis la position d'arrêt d'eau jusqu'au fond du trou. La vitesse de brossage est contrôlée et chaque racine est brossée à plusieurs reprises.

(3) Lors du brossage des trous, la pompe doit être allumée et l'outil de forage doit être tourné. Après le perçage, la profondeur du trou doit être à nouveau corrigée lors du perçage.

Avant d'abaisser le tuyau, percez des trous pour éliminer les scories et ajuster la boue. Brossez le trou jusqu'au fond du trou avant de percer et de décharger les scories. Ajustez les performances de la boue après avoir soigneusement vérifié les scories dans le trou. les scories sont évacuées.

Ne soyez pas trop pressé de mélanger la boue. Ajoutez lentement de l'eau propre (et ajoutez des agents de traitement en temps opportun si nécessaire) pour que les performances de la boue répondent aux exigences.

(4) Effectuer tous les préparatifs avant la pose de la canalisation : inspection des matériaux du puits, inspection des équipements et instruments, nettoyage du site, disposition de la canalisation selon le plan du puits, organisation et division du travail, etc.

(5) Comment abaisser le tube : soulevez et abaissez le tube en même temps, enroulez du cuir marron autour des articulations stables de la mère et de l'enfant et regroupez fermement les tubes sans les relâcher.

(6) Assurez-vous que la connexion du tuyau de puits est verticale (en utilisant la méthode du fil suspendu pour suspendre les fils dans deux directions) et concentrique, et que la connexion est serrée.

(7) Afin d'empêcher le sable de pénétrer dans le puits d'eau, le tuyau du filtre à eau est enveloppé de cuir marron et un ensemble de centreurs est installé à chaque intervalle dans la section du puits. La hauteur du centreur est d'environ 100 cm.

(8) Contrôlez correctement la vitesse d'abaissement du tube et faites attention au niveau de liquide à l'intérieur et à l'extérieur du tube.

(9) Pendant le processus d'exploitation des canalisations, une opération minutieuse et une coopération étroite doivent être effectuées pour empêcher les outils et autres corps étrangers de tomber dans le puits.

(10) Le tuyau de puits doit être placé au fond du trou et ne doit pas être suspendu dans l'air. Il doit être placé à environ la pression au fond du trou, puis être fixé.

2.3.Poinçonnage et remplacement de la pulpe

(1) Utilisez la méthode de poinçonnage à l'extérieur du tuyau pour changer la boue lors du forage, la tige de forage doit être serrée pour garantir que la boue est renvoyée du fond du trou depuis l'extérieur du tuyau.

(2) Avant de démarrer la pompe, une inspection et une réparation complètes de la pompe à boue doivent être effectuées pour garantir un démarrage réussi de la pompe.

(3) Après avoir démarré la pompe, faites circuler la boue d'origine pendant une semaine. Une fois que la pression de la pompe et la circulation de la boue sont normales, ajoutez de l'eau propre et vidangez la boue pour la diluer progressivement. Faites attention à l'ajout d'eau et à l'évacuation du lisier, et ne retardez pas et n'interrompez pas.

(4) La pompe ne doit pas être arrêtée pendant le changement du lisier tant que le remplissage du gravier n'est pas terminé. S'il doit être arrêté pour des raisons particulières, la vanne de la canalisation haute pression doit être fermée à temps.

(5) Après le remplacement du lisier, les exigences suivantes doivent être remplies : la densité de la boue est inférieure à 1, la viscosité est inférieure à 1, le modèle d'écoulement de la boue est complètement transformé en écoulement turbulent et une quantité appropriée de sable est évacué du trou.

2.4. Remplissage de gravier

Selon le remplissage en couches de la couche de sol, les matériaux filtrants en poudre et en sable fin sont des matériaux qualifiés de sable mélangé.

(1) Lors du remplissage de gravier avec de l'eau, la boue doit être renvoyée du fond du trou vers l'espace annulaire à l'extérieur du tuyau, puis vers le réservoir de boue de surface. La pompe ne doit pas être arrêtée à mi-chemin et un volume de pompe suffisant doit être maintenu. . Pendant le processus de remplissage de gravier, continuez à ajouter de l'eau et à égoutter le lisier.

(2) Contrôlez correctement la vitesse de remplissage du gravier. Lors du remplissage du gravier, utilisez un chariot pour acheminer le gravier vers le trou, puis utilisez une pelle pour le mettre lentement dans l'espace annulaire. Ne versez pas tout le véhicule dans le hangar à gravier. pour éviter que le hangar à gravier ne soit bloqué.

(3) Lors du remplissage du gravier, faites attention aux changements dans la gravité spécifique de la boue, aux changements dans la pression de la pompe, au volume de la pompe et à l'affaissement du gravier. Lorsque la gravité spécifique de la boue dépasse le niveau, arrêtez de remplir le gravier. gravier et continuer à ajouter de l'eau propre pour diluer la boue jusqu'à ce que la densité de la boue baisse. Continuez ensuite à remplir de gravier.

(4) Enregistrez avec précision la quantité de gravier remplie. La hauteur réelle et la quantité de gravier remplie doivent être cohérentes avec le calcul théorique. Après avoir rempli le gravier, attendez une minute et utilisez une corde à mesurer pour détecter la hauteur du remplissage de gravier. La hauteur du gravier renversé doit être contrôlée au-dessus du sol, c'est-à-dire pour s'assurer qu'elle dépasse l'emplacement réel du tuyau, et utiliser des boules de boue pour fixer le tuyau de puits.

(5) Lors de l'arrêt de la pompe après le remplissage de gravier, la vanne doit être fermée à temps.

2.5. Cimentation

(1) Après avoir lancé les boules de boue, attendez une heure puis démarrez l'opération de cimentage. Le cimentage est en argile.

(2) Une fois la cimentation terminée, faites passer l'outil de forage par poinçonnage du tuyau de puits jusqu'au mètre inférieur du trou, commencez à pomper de l'eau propre pour remplacer la boue dans le tuyau de puits et commencez à forer seulement après son rinçage.

2.6. Nettoyage du puits et test de pompage

(1) Nettoyer le puits

Une fois la cimentation terminée, la pompe submersible est lancée pour nettoyer le puits et tester la pompe jusqu'à ce que l'eau soit exempte de sable.

Au cours du processus de nettoyage des puits et des tests de pompage, il convient de prêter attention de temps à autre au déclin des matériaux d'étanchéité des puits. En cas de déclin, il doit être comblé à temps.

(2) Expérience de pompage

Le test de pompage d'eau utilise une pompe de puits profond avec un débit d'eau d'au moins 1.

Le volume d'eau est mesuré à l'aide d'un déversoir standard. Le déversoir doit être placé de manière stable pour garantir que la partie supérieure du déversoir triangulaire de trop-plein est horizontale et que les côtés sont verticaux.

Depuis le début du test de pompage formel jusqu'à la fin de la période de récupération du niveau d'eau après le test, les techniciens en hydrogéologie doivent mesurer régulièrement le niveau d'eau dans le tuyau de puits et la hauteur de la surface de l'eau du déversoir triangulaire de trop-plein conformément aux spécifications et tenir des registres. soigneusement.

Pendant le processus de pompage de l’eau, des échantillons d’eau doivent être prélevés conformément aux spécifications et aux exigences de conception. Les ustensiles sales utilisés pour prélever des échantillons d’eau doivent être propres et stérilisés. Une fois les échantillons d'eau extraits, ils doivent être scellés à temps et envoyés au laboratoire désigné par le propriétaire ou à une unité expérimentale certifiée par les mesures dans un délai spécifié pour les tests. Les éléments de test doivent être mis en œuvre conformément aux exigences et spécifications de conception.

L'ensemble du processus de test de pompage doit être effectué en stricte conformité avec les spécifications. Si le parcours de test est arrêté pour une raison quelconque ou si quelque chose qui ne répond pas aux spécifications se produit, le test doit être répété.

2.7. Dégagement et protection

Pendant les expériences de nettoyage de puits et de pompage d'eau, la protection du puits doit être renforcée. Une fois l'expérience de pompage d'eau réussie, le puits de protection sur site doit être nettoyé et le puits préparé pour l'installation.

2.7. Mesures pour éviter l'inclinaison du trou

Avant d'installer l'appareil de forage, le site doit être nivelé, les pieds de la tour doivent être compactés, les principales pièces porteuses de contraintes doivent être renforcées avec du béton et des fossés de drainage doivent être creusés autour du site.

L'installation de l'appareil de forage nécessite que trois points et une ligne (c'est-à-dire un bloc de couronne, un arbre vertical, un trou) soient maintenus verticaux.

Pendant le processus de forage, les paramètres seront ajustés au fur et à mesure que la formation change. Surtout lorsque la formation passe de douce à dure, appuyez légèrement et tournez lentement après le perçage, utilisez une pression et une vitesse normales pour percer.

N'utilisez pas d'outils de forage courbés.

Lorsque la profondeur de trou de conception est atteinte, l'inclinaison du trou est mesurée et un inclinomètre de type est utilisé pour mesurer l'inclinaison. Si des phénomènes hors tolérance se produisent, un forage dirigé doit être utilisé pour corriger l’écart.

2.8. Acceptation et soumission du projet

La réception du projet sera effectuée conjointement par le propriétaire, le maître d'ouvrage, le service administratif local et le service technique de l'entreprise, ou sera effectuée selon la méthode précisée par le propriétaire.

Le projet sera d'abord accepté selon la méthode d'inspection d'un seul puits. Une fois l'ensemble du projet terminé, l'acceptation globale du projet sera effectuée.

Avant l'acceptation du projet, les dossiers de construction originaux, les rapports de projet de puits d'approvisionnement en eau et d'autres documents doivent être préparés. Le rapport de projet de puits tubulaires d'alimentation en eau doit inclure des descriptions textuelles, des dessins et des informations (y compris des diagrammes et des schémas d'emplacement du plan de puits tubulaires, des diagrammes en colonnes complets de puits tubulaires, des informations sur les échantillons de sol ou de roche, les données d'essai de pompage et les données d'inspection de la qualité de l'eau, etc.) , annexes (y compris les formulaires d'acceptation de puits tubulaires) ).

Le contenu de l'acceptation comprend tous les contenus stipulés dans le dossier d'appel d'offres et le contrat de construction :

Si l'afflux d'eau répond aux exigences du contrat.

Si la teneur en sable répond aux exigences du contrat.

Si la qualité de l'eau répond aux exigences du contrat.

Si la profondeur du puits répond aux exigences de conception.

Si la production de plates-formes de puits et de couvercles de trou d'homme répond aux exigences des spécifications.
